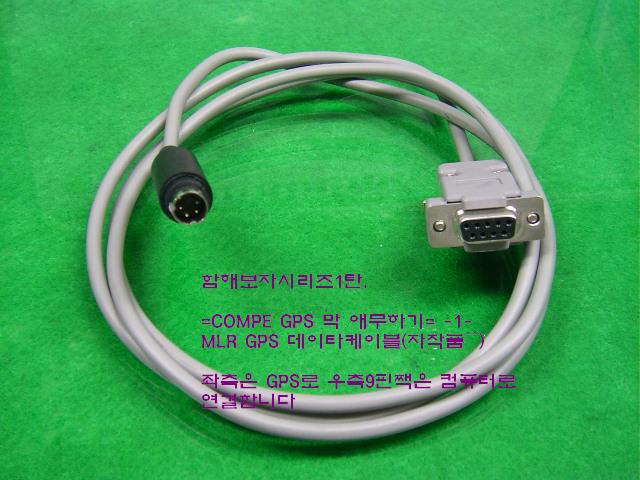

MLR gps케이블 만들기

장성식(djpara)

감사멤버

http://cafe.naver.com/djpara/427

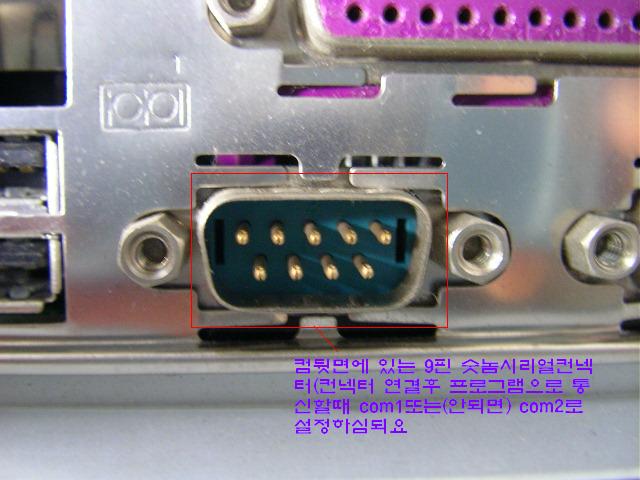

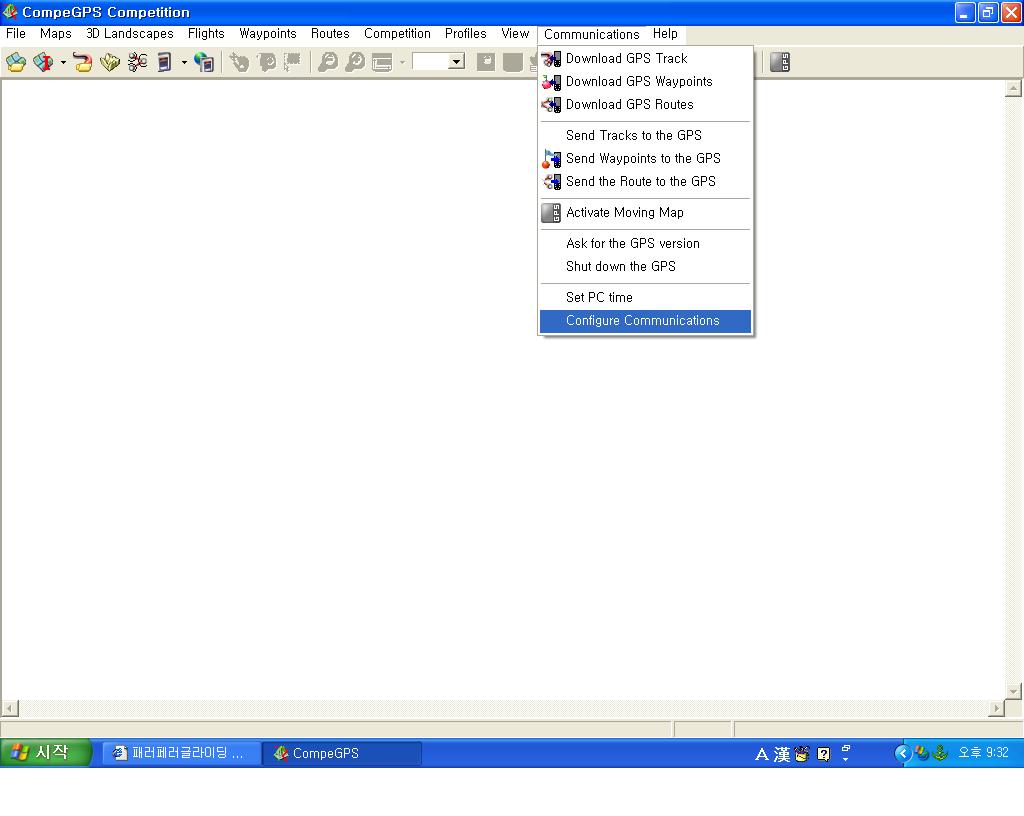

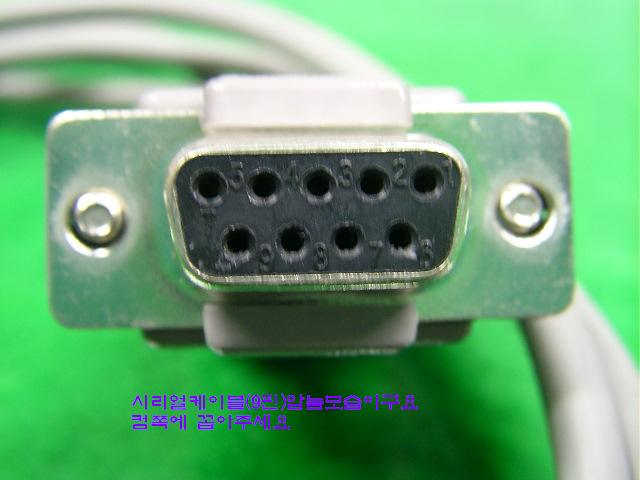

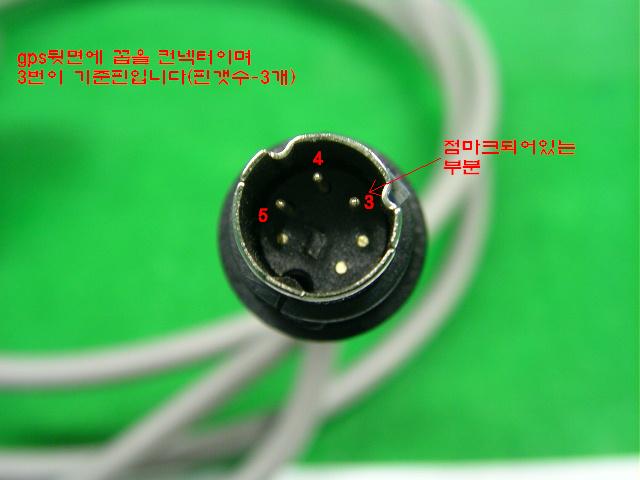

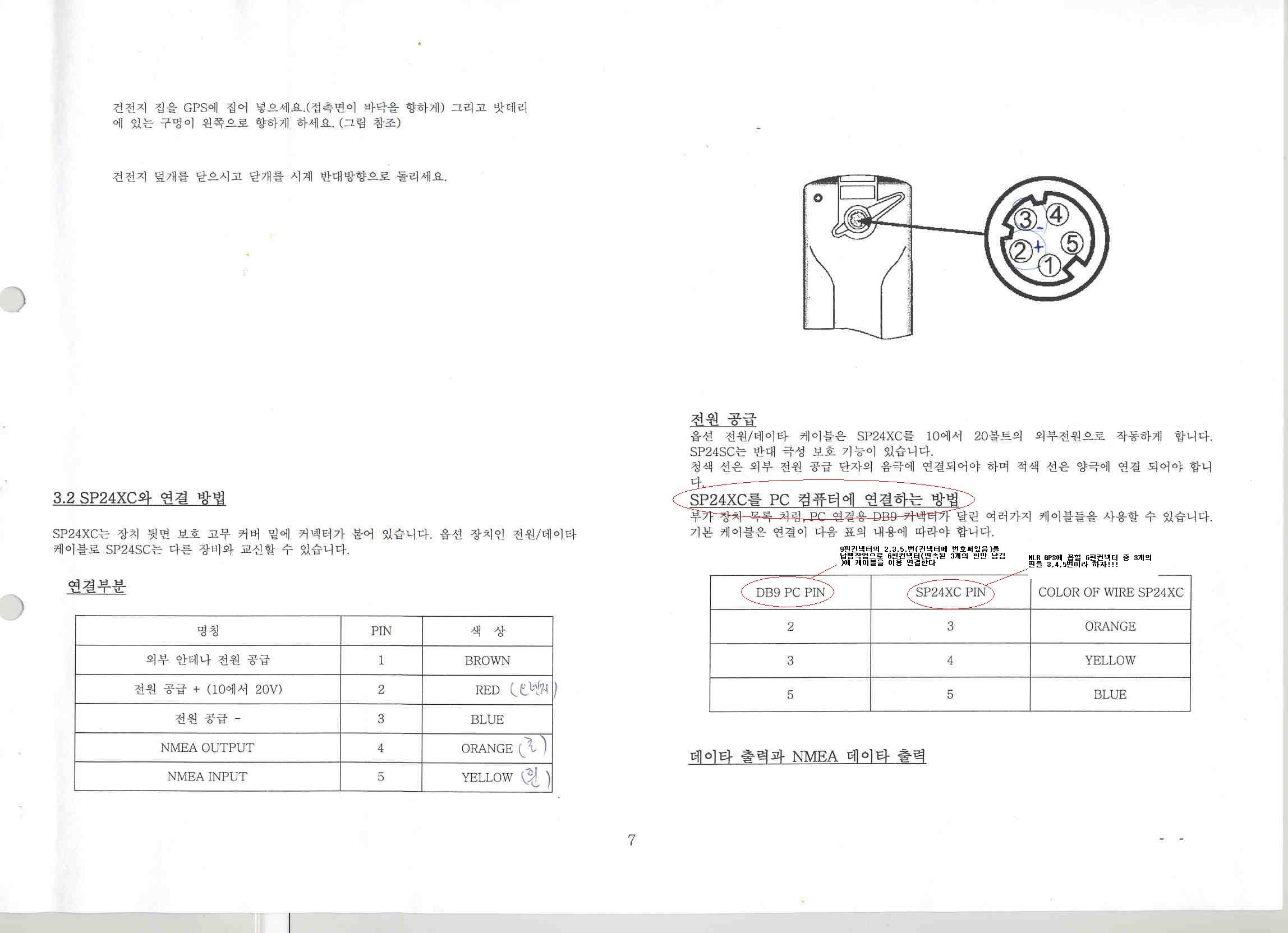

  내용이 이해가 어렵다는 사실을 알면서 그냥 참고로 올렸는데 고심 하셨으리라 생각되는 군요   재작재료는 "6핀 무전기 컨넥터"와 "9핀 시리얼컨넨터" 와 "3p케이블(UTP케이블로도 가능)"로 구성되었읍니다 구입은 전자부품 소재 파는 곳이면 쉽게 구할수 있구여(잘 모르시면 직접 사진들고 보여주세요)6핀컨넥터는 연속된 3개의 핀을 제외한 나머지는 짧게 잘라버리세요 그리구 3개의 핀컨넥터과 9핀컨넨터를 밑에 그림을 보고 납땜작업을 통해 연결하시면 됩니다 .(그림을 클릭하시면 크게보입니다) 즉 다시말해 컨넥터끼리 3개의 선으로 직결해서 하나는 컴으로 하나는 밑에 그림의 GPS의 3,4,5에 꼽으시면 준비완료지요^^   compe gps 프로그램을 이용해서 메뉴우측상단에서  gps 모델설정해서 트랙을 다운로드하면되고(설명서는 pdf파일로 자료실에 올려놓았음)또한 필요한 좌표를 입력해서 gps로 저장도 가능합니다...글로서는 부족하다고 생각되는군요 전화주시면 아는데까지 설명해드리지요^^ 010-3411-6589 장성식

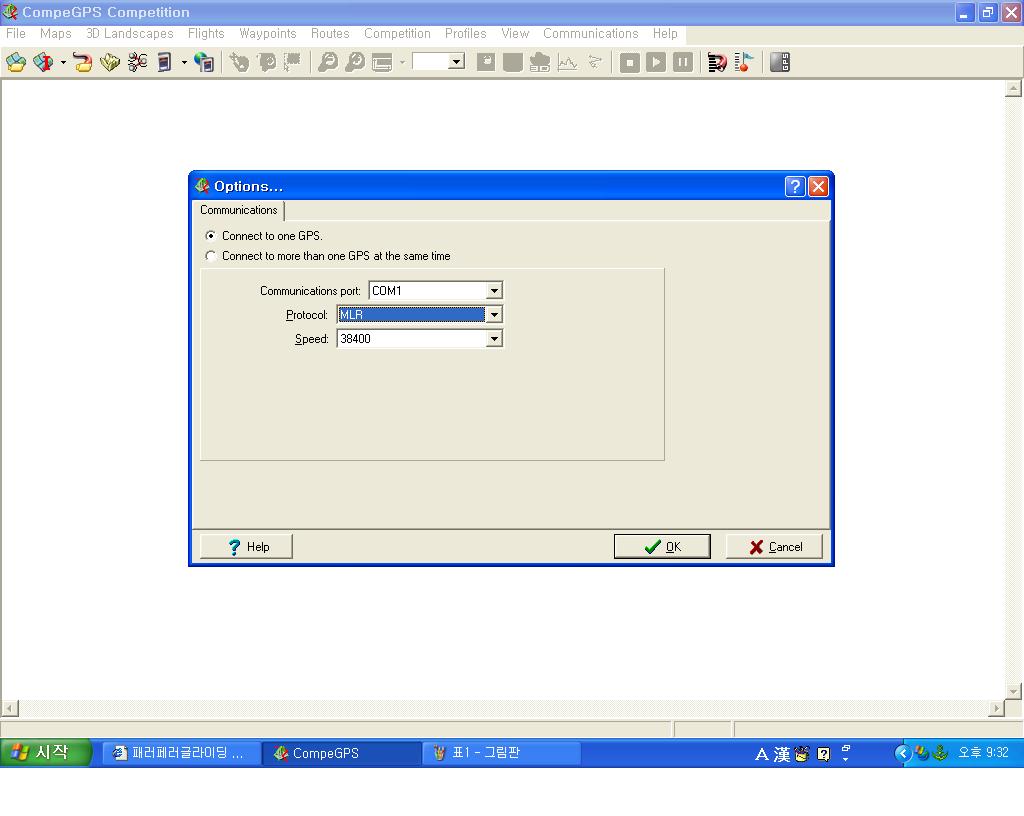

밑에 프로그램을 띄운후 mlr gps로 설정하고 mlrgps를 통신가능상태로 설정해서 연결후 다운또는 업로드 실행
